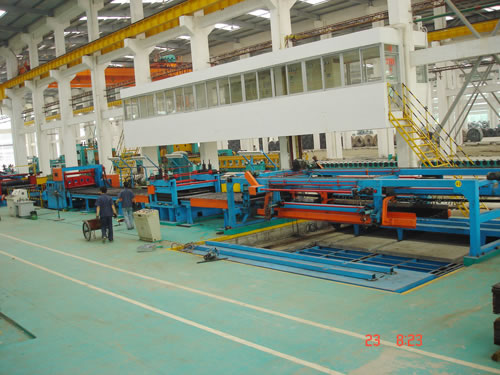

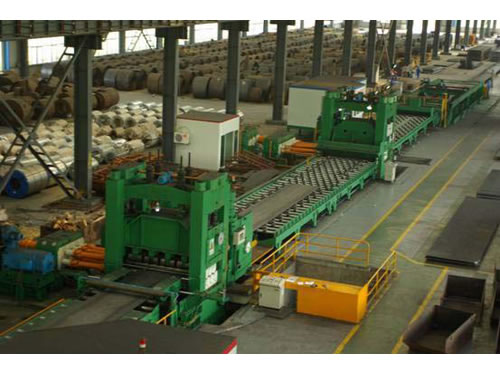

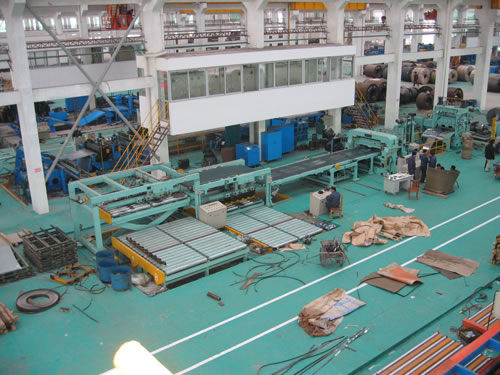

Línea de Corte Transversal (Máquina de Corte Cruzado)

Descripción
La máquina de corte cruzado están hechas de una bobina de carro, desenrollador, dispositivo de soporte de entrada, dispositivo de ajustado de anchura, máquina enderezadora, máquina medidora, máquina cortadora, mesa de acabado, descarga neumática y máquina elevadora, mesa de descarga, sistema neumático, sistema eléctrico con programa de control PLC por ordenador y sistema hidráulico. La plancha es desenrollada y enderezada. Luego es dimensionada y cortada en una determinada longitud.

Aplicación
La línea de corte transversal se usa para desenrollar, enderezar, medir y cortal transversalmente además de empacado. La máquina de corte cruzado es ampliamente usada en los rodillos de carbono caliente o frío, hojalata y todas las demás clases de metales con superficie recubierta.

Características
1. La máquina de corte cruzado es controlada por un sistema PLC o manualmente, según la petición del cliente. Tiene un alimentador de un solo eje controlado por PLC; la información de la longitud, número de cortes y velocidad pueden ser establecidos mediante una interfaz de interacción humana.
2. Cuando se alcanza el número de cortes establecido en la línea de corte transversal, la máquina se detiene automáticamente.
3. La velocidad de producción puede ser ajustada. Tiene un medidor con gran precisión, y toda la máquina puede trabajar automáticamente y operar fácilmente produciendo láminas óptimas.

Proceso de producción
Carga de la bobina → Desenrollado → Enderezado → Corte de bordes → Repetición → Enderezado de precisión → Medido y cortado → Conectar con un determinado número → Conexión

Proyectos Principales y Clientes de la Línea de Corte Transversal

No.	Maquinaria	Cliente	Observaciones
1	Máquina de corte horizontal 1550 × 8 mm	Ningbo Yamei Steel Pipe Company
2	Máquinas de Corte Horizontal 1600 × 2 - 6 mm	Shunde Guangzhou
3	NC Máquina de corte horizontal y vertical de precisión 1550 × 1.5 - 6 mm	Guangzhou Contemporary Group
4	Líneas de corte transversal 10 × 1550 mm	Malasia	X 65
5	Líneas de corte transversal 4 - 10 × 1600 mm	Guangdong Shunde Shun Steel Flat Plate  Stripping Center
6	Líneas de corte transversal 4 - 16 × 2000 mm	Wuhan Iron and Steel Group	X 65
7	Líneas de corte transversal de alta precisión 6 × 600 mm	Guangdong Shunde Nanda Steel Pipe Co., Ltd
8	Máquina de corte vertical y horizontal 1 - 12.7 × 2000 mm	Haicheng Northern Steel Pipe Co., Ltd (China)	X 70
9	Líneas de Corte transversal 3 - 12.7 × 2000 mm	Singapur

Tipos de Rodamientos de la Línea de Corte Transversal

No.	Modelo	Grosor de la plancha (mm)	Peso de la bobina(ton)	Anchura de la bobina(mm)	Velocidad (m/min)	Capacidad (kW)	Área de trabajo de la maquinaria (m2)
1	HJJZ-02	0.3-2	8	1000-1250	30	70	16 × 25
2	HJJZ-03	0.6-3.2	10	1000-1500	30	80	16 × 25
3	HJJZ-06	2-6	20	1200-1550	30	120	16 × 30
4	HJJZ-08	4-8	20	1000-1600	25	150	16 × 30
5	HJJZ-13	4-12.7	25	1000-1600	10	180	16 × 40
6	HJJZ-16	4-16	30	1000-2000	10	230	16 × 40
7	HJJZ-20	4-20	30	1000-2000	10	260	16 × 50
8	HJJZ-25	6-25.4	30	1000-2000	10	300	16 × 50

Llevamos a cabo la administración de un sistema de calidad ISO9001 para asegurar la calidad de la línea de corte transversal. Taiyuan HKX tiene más de diez años de experiencia en fabricación de máquina de corte cruzado con ucha información técnica y experiencia práctica in situ. En nuestra compañía están establecidos cinco departamentos funcionales con más de 40 diseñadores. El 90% de ellos son ingenieros experimentados y el resto de nuestro personal técnico tienen el título de ingeniero.
